韩国研一机械技术株式会社介绍

浏览数:1205

公司简介

     始创于1960年,韩国第一家专业从事高精度高效滚齿机的生产制造商。

     研一公司起初制造普通滚齿机开始、历经50多年的创新发展,已经拥有高精度卧式数控滚齿机及立式滚齿机的专业型滚齿机制造企业。



                     公司目标

立志成为齿轮行业专业优秀的领先者!

生产出能够提升客户利润的高效高精滚齿机是我们追求的永恒目标!

我们至始至终开发环保型&全自动柔性数控滚齿机!

― 研一滚齿机使用领域 ―

・汽摩车行业 ・・・现代DiC变速箱厂常熟厂, 德国麦格纳变速箱厂常州,泉峰汽车南京,重庆新兴齿轮,无锡晟达汽车配件,荣昌汽配厂等

・减速机行业    ・・・上海欧特, 台州跃升齿轮厂,夏厦齿轮宁波,等

・渔具行业      ・・・韩国首尔渔具厂 等

・电动工具行业    ・・・金鼎集团常州,德朔工具南京 等

・机器人行业     ・・・绍兴来福谐波减速器, 南京工程信息大学控制及电机研发学院 等

・高等研究机构      ・・・哈尔滨东安集团,长空航天集团汉中 等

・佛山陶机行业      ・・・佛山盛明添陶瓷机械 等

・模具电极齿轮      ・・・韩国WR 等

欧美市场          ・・・美国,墨西哥,巴西,俄罗斯,西班牙,土耳其等

     ― 研一滚齿机加工齿轮汽车使用案例 ―


― 研一中国服务机构 ―

上海合春总部  9人

无锡办事处,包括修磨滚刀服务  3人

广东东莞办事处 2人

重庆办事处 3人

― 研一滚齿机系列 ―

1.数控滚齿机

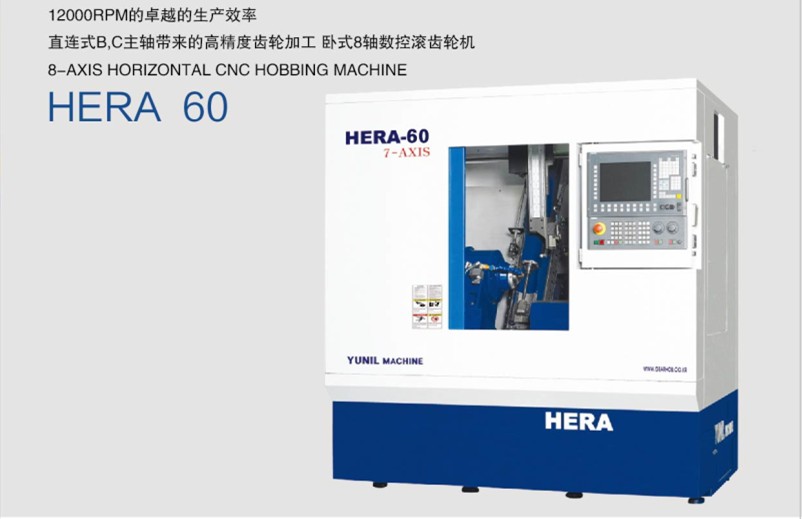

■型号: HERA60



最大加工外径

60 mm
(特殊选择80mm)

最大模数

module 2

X轴前后移动距离

80 (10~90)

滚刀轴旋转角度

+65° / -90°

滚刀最高转数

6000 rpm

工件轴最高转数




作业范围


Z轴移动范围

180

顶针尾座移动范围

320

台面直径

¢90

滚刀


主轴锥度

BT #30

滚刀最大直径及长度

ø65 x 120

滚刀最大移动距离

100

格主轴移动速度


Z轴移动速度

10000min/min

X轴移动速度

7500min/min

Y轴移动速度

10000min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

20KVA

主轴电机

20Nm (8.3Kw)

控制系统

SIEMENS 840Di

机器尺寸

2480x2550x2050

机器重量

4.6ton

主要使用的齿轮行业

1,电动工具,微型减速机,小蜗杆,仪表齿轮,齿轮电极等行业


2.数控滚齿机

   ■型号

   HERA90

最大加工外径

90 mm
(特殊选择 100mm)

最大模数

module 3

X轴前后移动距离

80 (10~90)

滚刀轴旋转角度

+65° / -90°

滚刀最高转数

6000 rpm

工件轴最高转数

1500rpm

作业范围


Z轴移动范围

200

顶针尾座移动范围

320

台面直径

¢90

滚刀


主轴锥度

BT #30

滚刀最大直径及长度

ø65 x ℓ120

滚刀最大移动距离

100

格主轴移动速度


Z轴移动速度

10000min/min

X轴移动速度

7500min/min

Y轴移动速度

10000min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

25KVA

主轴电机

45Nm (15Kw)

控制系统

SIEMENS 840Di

机器尺寸

2480x2550x2050

机器重量

5.0ton



机床特点可以滚蜗杆&蜗轮!

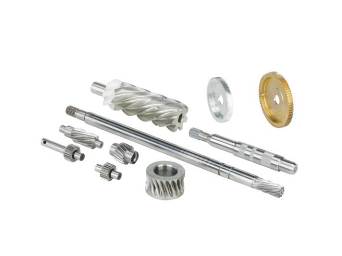

加工产品展示

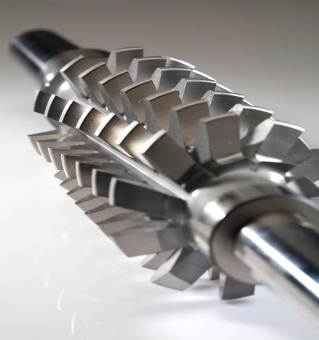

使用小笠原硬质合金滚刀,油切&干切(最高干切HRC65°)



 主要使用的齿轮行业

1,电动工具大批量齿轮,大批量3头以上蜗杆,汽车转向机齿轮,等行业


3.数控滚齿机

   ■型号

  HERA150

最大加工外径

 150 mm

最大模数

module 4

X轴前后移动距离

250 (10~260)

滚刀轴旋转角度

±45°

滚刀最高转数

2500rpm

工件轴最高转数

250rpm

作业范围


Z轴移动范围

250(200~450)

顶针尾座移动范围

260(270~530)

台面直径

¢200

滚刀


主轴锥度




滚刀最大直径及长度

ø150 x ℓ180

滚刀最大移动距离

160

格主轴移动速度


Z轴移动速度

10000min/min

X轴移动速度

12000min/min

Y轴移动速度

1500min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

30KVA

主轴电机

29 Nm

控制系统

SIEMENS 840Di

机器尺寸

2780x2375x2450

机器重量

9.0ton


可以使用硬质合金滚刀,带柄式滚刀,高速钢滚刀,ASP滚刀

主要使用的齿轮行业

1,汽摩行业的批量生产齿轮,蜗轮,精滚齿轮等行业

4.数控滚齿机

  ■型号

   HERA200

最大加工外径

200 mm

最大模数

module 5

X轴前后移动距离

250 (10~260)

滚刀轴旋转角度

±45°

滚刀最高转数

10~1000rpm

工件轴最高转数

250rpm

作业范围


Z轴移动范围

250(200~450)

顶针尾座移动范围

260(270~530)

台面直径

¢200

滚刀


主轴锥度

BT #40

滚刀最大直径及长度

ø150 x ℓ180

滚刀最大移动距离

160

格主轴移动速度


Z轴移动速度

10000min/min

X轴移动速度

12000min/min

Y轴移动速度

1500min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

30KVA

主轴电机

29 Nm

控制系统

SIEMENS 840Di

机器尺寸

2780x2375x2450

机器重量

9.0ton







主要使用的齿轮行业

1,软齿面批量生产齿轮,陶机行业传动齿轮,等行业

5.数控滚齿机

  ■型号

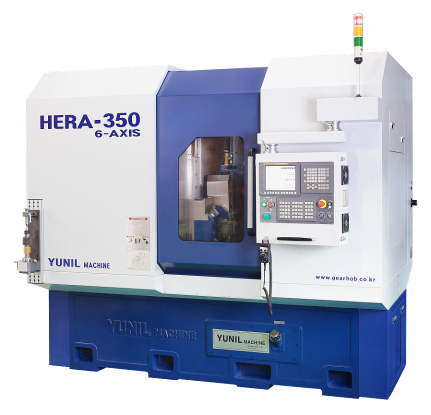

   HERA350

最大加工外径

350 mm

最大模数

module 6

X轴前后移动距离

280(20~300)

滚刀轴旋转角度

±45°

滚刀最高转数

0~1000rpm

工件轴最高转数

110rpm

作业范围


Z轴移动范围

320(200~520)

顶针尾座移动范围

320(280~600)

台面直径

¢280

滚刀


主轴锥度

BT #40

滚刀最大直径及长度

ø160 x ℓ200

滚刀最大移动距离

180

格主轴移动速度


Z轴移动速度

10,000mm

X轴移动速度

10,000mm

Y轴移动速度

1,500mm

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

35KVA

主轴电机

39.0Nm(24.5kw)

控制系统

SIEMENS 840Di

机器尺寸

2920x2375x2650

机器重量

9.8ton





6.数控滚齿机

  ■型号

   HERA500

最大加工外径

500 mm

最大模数

module 14

X轴前后移动距离

360(40~400)

滚刀轴旋转角度

+35°/ -45°

滚刀最高转数

20~500rpm

工件轴最高转数

110rpm

作业范围


Z轴移动范围

380(250~630)

顶针尾座移动范围

420(400~820)

台面直径

¢450

滚刀


主轴锥度

BT #50

滚刀最大直径及长度

ø220 x ℓ260

滚刀最大移动距离

240

格主轴移动速度


Z轴移动速度

5000min/min

X轴移动速度

50000min/min

Y轴移动速度

2000min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

90KVA

主轴电机

39 Nm(245Kw)

控制系统

SIEMENS 840Di

机器尺寸

3570x2800x2900

机器重量

13.0ton






                                                                                                                                                             主要使用的齿轮行业  1,汽车变速箱齿轮,发动机齿圈,电梯传动齿轮,等行业


7.数控滚齿机

  ■型号

   HERA750

最大加工外径

750 mm

最大模数

module 16

X轴前后移动距离

460(40~400)

滚刀轴旋转角度

+35°/ -45°

滚刀最高转数

20~500rpm

工件轴最高转数

110rpm

作业范围


Z轴移动范围

480(250~630)

顶针尾座移动范围

500(400~820)

台面直径

¢600

滚刀


主轴锥度

BT #50

滚刀最大直径及长度

ø220 x ℓ280

滚刀最大移动距离

260

格主轴移动速度


Z轴移动速度

5000min/min

X轴移动速度

50000min/min

Y轴移动速度

2000min/min

滚刀轴旋转角度

720deg/min

电机功率


总额定功率

90KVA

主轴电机

39 Nm(245Kw)

控制系统

SIEMENS 840Di

机器尺寸

3750x2800x3000

机器重量

15.0ton
