产品详情
韩国研一滚齿机介绍
分享到:
韩国研一滚齿机介绍
价格:
0.00
市场价: 0.0
购买数量:
上一个
产品详情

12000rpm的卓越生产效率

直连式BC主轴带来的高精度齿轮加工卧式8轴数控滚齿轮机

8-AXIS HORIZONTAL CNC HOBBING MACHINE

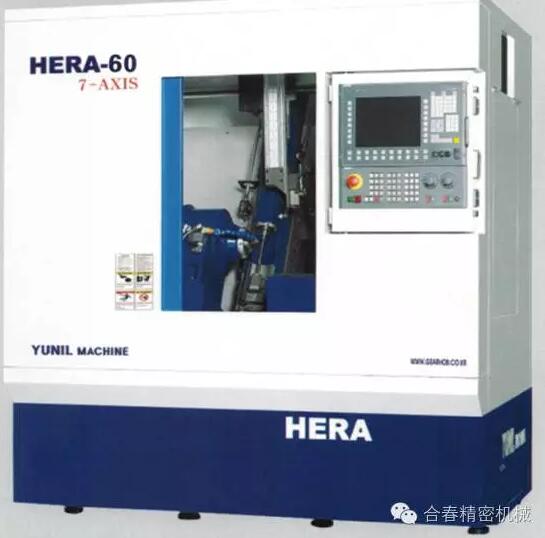

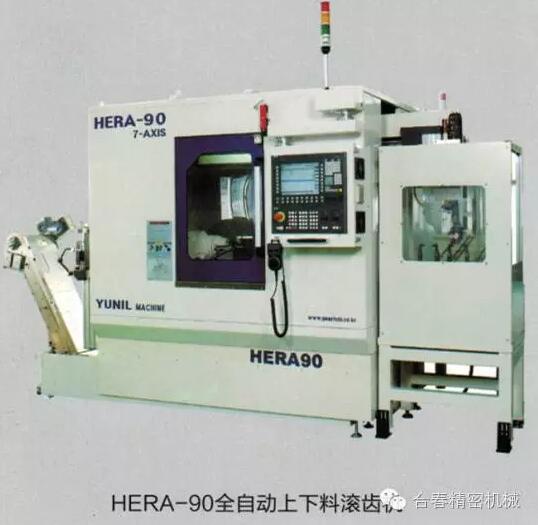

HERA 60




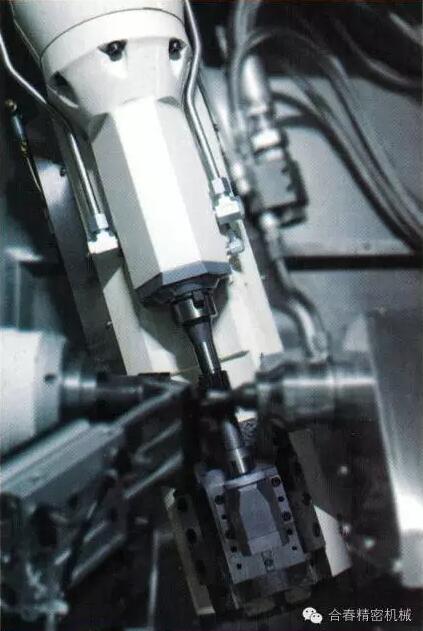

内部结构

●进行湿切或干切

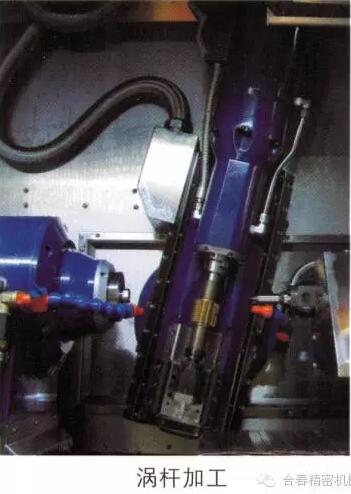

●可进行涡杆加工的回转范围

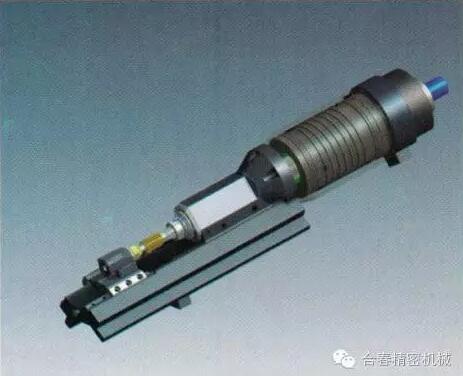

BC直连式的电主轴实现永无背隙加工——滚刮功能(Skiving),立方氮化硼研磨功能(CBN Grinding

●各种方式的自动化装置




选择配件(Optional


●自动门

●固定支架

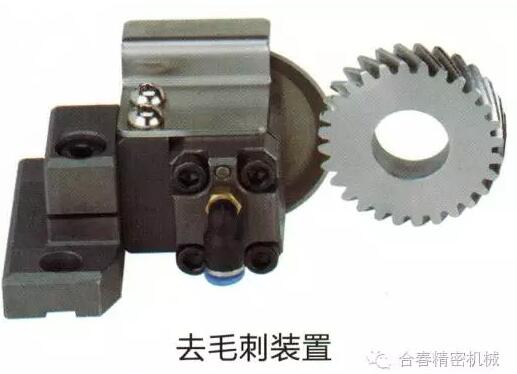

●去毛刺装置

●油雾收集器

●外部滚刀组装装置

●磁性排屑器

●夹具

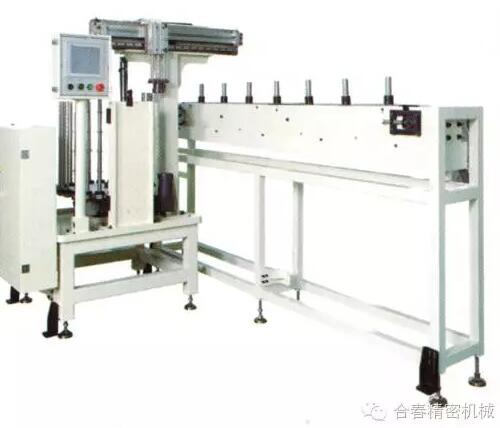

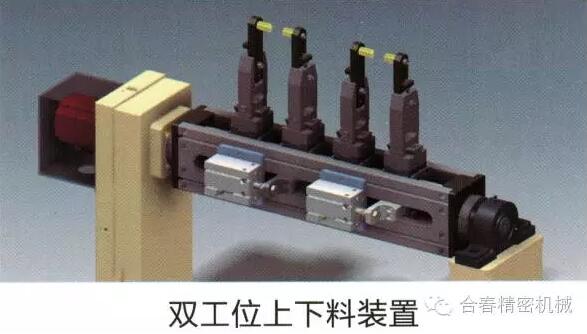

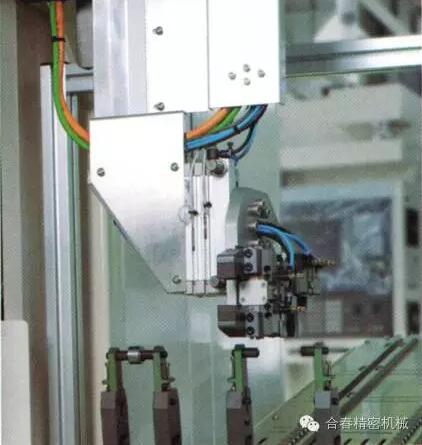

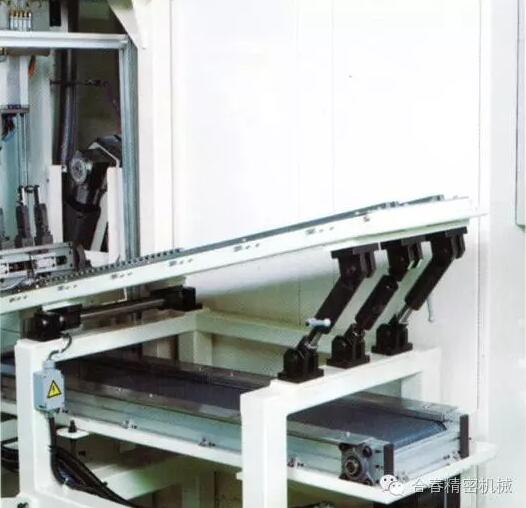

●自动上下料装置(Guantury type

●进/出传送带系统

●干式切削装置内部不锈钢防护板真空油雾收集装置

●变压器(30kva

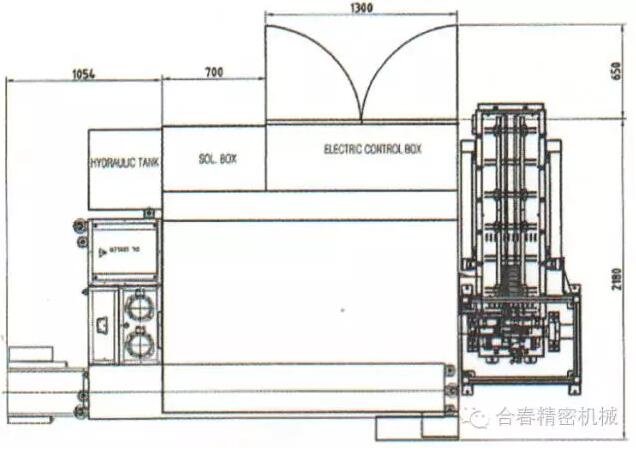

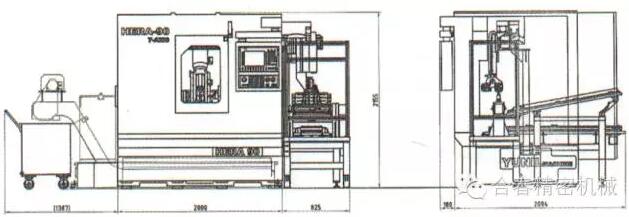

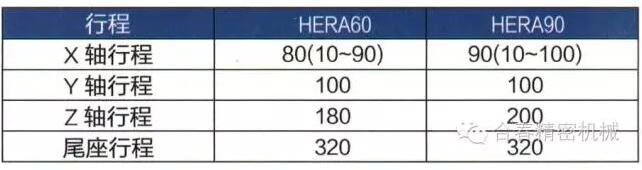

各行程及外形图




机床

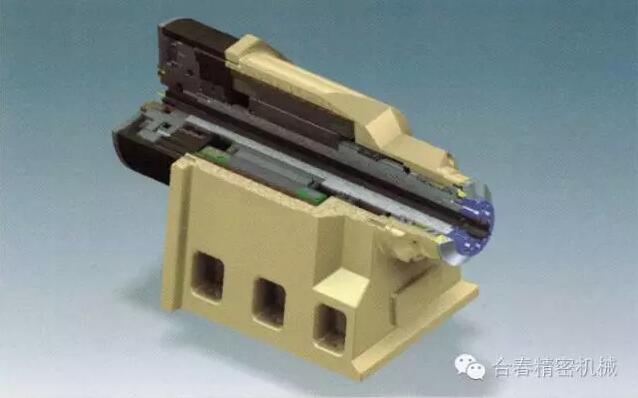

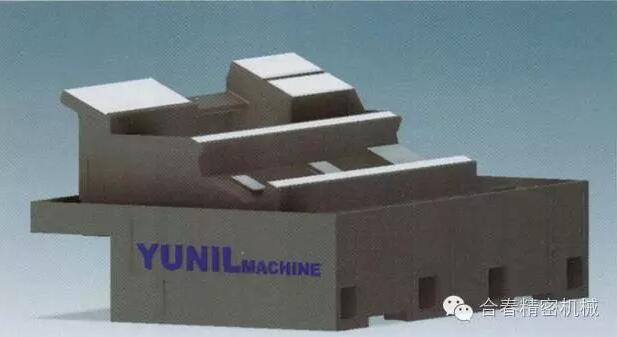

●斜机身断屑的刚性和合适的

●材料fc35灰铸铁是静止的和热稳定性

●安装预装精密滚子直线轴承导轨和预装双螺母滚珠丝杠。

●风机和内部芯片芯片处理的保护罩工作区,由不锈钢(干式切削加工,刮削加工)

●用数字表X轴行程的绝对精度


C/中心(功能)

●高扭矩的内置旋转编码器的电机的精度100Nm * 1600 rpm)在C

●中心块沿轴向位置可调长度。最大工件长度:480 m/m

●用弹簧系统保护中心精度。

●随着液压套筒式中心主轴气缸(选项)

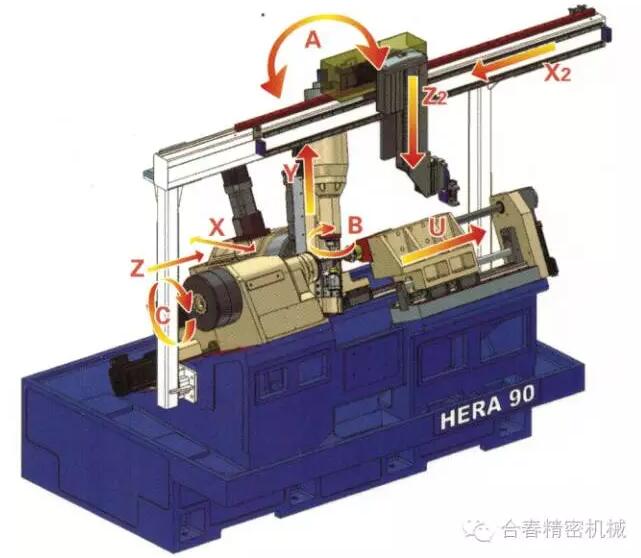

坐标轴


X - 径向移动

Z - 轴向移动

C - 旋转工作台

A - 滚刀头旋转

Y - 滚刀位移

U - 中心移动

B - 滚刀旋转

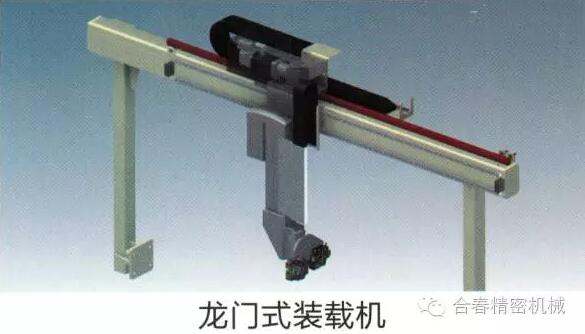

龙门式装卸机


X2 - LN与运动

Z2 - 上下运动









BYZ-

●润滑系统在c轴和b-轴煤以后主轴主轴。

●采用高精度轴承密封(GMN)能够使用永久一分脂润滑

●完美的4轴的同步系统,是连接主机和主轴或滚珠丝杠

-B/C轴:直接驱动式

-Y/Z轴:直连式

●工具钳、液压工作夹紧装置

主轴箱旋转范围宽(+65°/ -90°)多头蜗杆用滚刀

在旋转范围(+50 / -115°)

●对干式滚切吸系统(选项)

●结合柔性输送系统(轴和齿轮)

●容易调整夹在子机两个轴和小齿轮


YG的工程能力/自动化将提供给我们的客户满意度与灵活的自动加载系统和综合输送系统,这是减少周期时间和提高齿轮质量。








标准配件

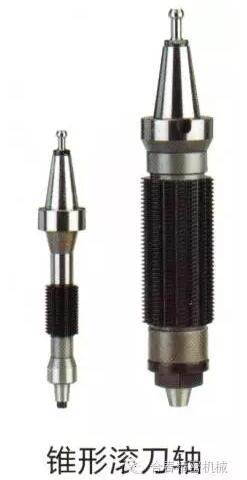

1. 滚刀轴

2. 圈(3件)10m/m 20m/m30m/m

3. 联合/各尺寸

4. 螺栓:2

5. 洗涤泵冷却装置

6. 氢化可的松与风扇单元

7. 电气柜空调

8. 工作灯(LED

9. 内不锈钢盖(干切削)

10. 清洗线

11. 三级灯

12. 手动手砂轮(加仑)

13. 液压动力钳装置的工件

14. 工具快速夹紧装置

15. 各种软件

-工件初始装置

-轴缩回在断电

-在破碎的滚刀齿跳过

-各种锥度滚刀

-各种各样的滚齿机

-离心法

16. 调平螺栓(M30 * 100m/m* 6

17. 标准的工具盒

18. 操作/控制器的书:2

19. 操作/控制光盘:1





可选配件

1. 滚刀轴

2. 油雾收集器

3. 刀具预调仪r

4. 去毛刺装置

5. 稳定的休息

6. 刮削装置

7. 磁性排屑输送机

8. 自动门

9. 蜗杆铣头

10. 夹具及固定装置

11. 自动加载/卸载系统

12. 输送带式堆料机(齿轮和轴)

13. 两年的服务合同(西门子)










HERA 150

同等级最高输出功率

全数控滚齿机









HERA 200

同等级最高输出功率

全数控滚齿机


精度(Accuracy

超精密(P4级)主轴轴承及工作合轴承永久性自动背隙消除装置-主轴齿轮

大规格的超精密主齿轮(master gear


●超精密轴承BC

●永久性的自动间隙消除器在B

●大直径超精密齿轮轴



便利性(Total Flexibity

●自主研发的宏程序,对话式编程方式,结合图形解说,提倡操作者友善易学的操作环境

●仅需输入滚刀规格,工件规格,切削条件即可完成齿轮加工

●科进行快速输入数据,通过有效的专用编程程序自动生成加工程序,实现短时间加工并降低成本


容易学习和操作,与齿轮宏程序的机器(海)齿轮的宏观计划将减少周期时间和每件成本





各种安全装置及自我诊断功能

safety device and self check operating function

●内藏双重过滤装置,压力显示系统,自动润滑测量系统,油量自动测量系统等多种自我检测装置

—润滑油、液压油、导轨油、切削油、空压装置—

各种各样的双重过滤,压力开关自动检查开关,开关量控制,平开关润滑,液压、润滑、冷却液的间歇和空中单位


高扭矩电主轴(选配)(Option

●通过高输出电主轴和高分辨率旋转编码器,实现高精度分割及无背隙加工精密内置电机的高转矩旋转编码器轴


●工作切削液

●各种锥度及鼓型加工功能

●各种形式的切向加工功能

●定位功能

4轴同步控制功能

●双联及多联齿轮的加工

●刀具保护功能

●串刀距离自动选取功能


function centri fugation

tapered and various kinds of crowing cutting function

orientation funtion

synchronous with BCZ and Y-Axis(4-Axis)

multiful gear cutting with over 2 hobs

jump function on broken tooth

auto hob shift limit








选择配件(optional

●自动门

●固定支架

●去毛刺装置

●油雾收集器

●外部刀具组装装置

●磁性排屑器

●自动刀具锁紧装置

●切向加工装置

●油冷机及切削油桶

●夹具

●自动上下料装置(环形上下料)

●内部输送装置

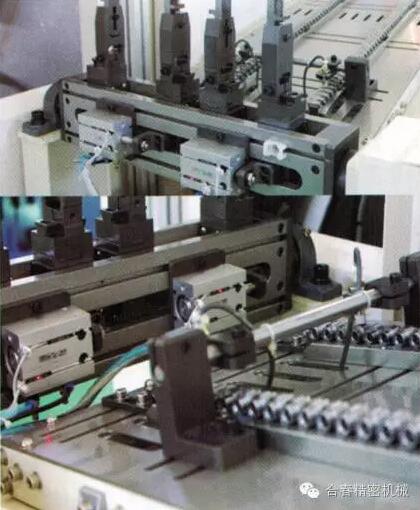

自动上下料装置

●储料器(flange or shaft type

●干式切削

内部不锈钢防护板

真空油雾收集装置

●变压器


标准配件(standard

●滚刀心轴套装(Φ27):2

●切削液供给装置

●床身冲洗装置

●液压油箱

●自动润滑油泵

●全防护罩

●滚刀保护装置

LED工作灯

●电柜箱空调

●安装用配件

●标准工具及工具箱

●操作手册

●移动手摇(MPG



HERA 500/750

生产效率提高25%以上

高质量及高能效


高刚性构造(rigidity on structure


3~4床身构造

●宽广的导轨面(250mm

●为防止床身导轨面和工作台面的热变形的滚珠丝杠


3~4 solid lengthwide walls

250mm wide of bed slide way

strong bridge with bed slide way and table area

dia φ 80mm ball screw on z-axis
