产品详情
日本小笠原滚刀介绍
分享到:
日本小笠原滚刀介绍
价格:
0.00
市场价: 0.0
购买数量:
产品详情

关于日本小笠原精密株式会社


本社是以小行齿轮用切齿工具的制造贩卖为主业。创业以来的前提,完全以追求齿轮用切齿工具的滚刀类和刀具类的制造技术而开始,刀超精密齿轮加工技术为止,全新贯注于齿轮业。另外加工机械的开发,然后步入加工实验,确定测试理论并以之为基础开发测定机,接着是测试零件的测定……


由于这样循环的反反复复重新操作,才修得今日的高精度加工技术。


多年研究和开发所达成的专门齿轮产生和技术应用的结果,使我们现在不只制造小形齿轮用的滚刀,铣刀和刨齿刀,同时还生产标准齿轮、渐开线栓规或环视、成型齿轮用的模仁、EDM电极和电铸成形,这些产品的品质非常受到市场的喜爱。除了这些齿状产品外,精确度测量仪器,例如超高精度连续分度头和超高精度万能齿轮啮合试验机等,都是以最精密的切削圆度、长度,和圆周分度,还有平板刮削技术为基础的。


专门开发和制造以符合我们自己的研究需求的无线式电子测微计,是划时代的高精度电子仪器,不须使用电线就可以连接到有油读书的探测器。


我们是根据技术上的良心,响应各用户要求而努力的公司。


俗话说齿轮的精度就是产业的水准。



切齿工具


齿轮是广阔的被视为照其形状来表现出其机械。特别是小形齿轮益加被要求正确传达回转、耐久性与啮合时的声音等的高精度化。在对应这要求,必须使用高精度而且又安定的切齿工具是不可缺少的。我以制作小形齿轮用工具制造厂的第一者的自负和荣誉来供给大家。

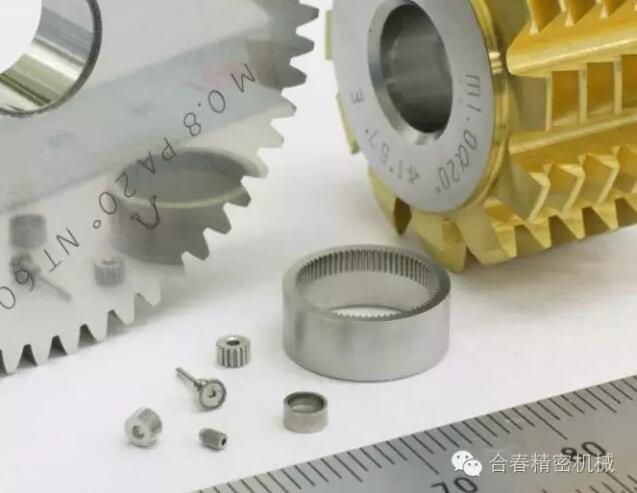

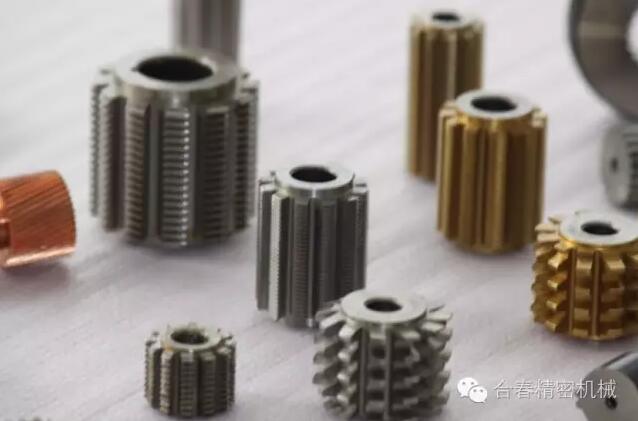

小形齿轮用滚刀


滚刀(HOB)和铣刀(CUTTER)的材质

本社所使用的工具材质有高速钢“E”和硬质合金。“E”彩有绝佳的热硬度和耐磨耗性,从一般材料到难削材,甚至高硬度材(HRC 30°~38°)为止,很广范围的被削材都能使用,其切削性能深受好评。硬质合金是以K种、P种、Z种为主体,根据客户的被削材及切削条件来选用适用的材质。


滚刀(HOB)和铣刀(CUTTER)的形状尺寸

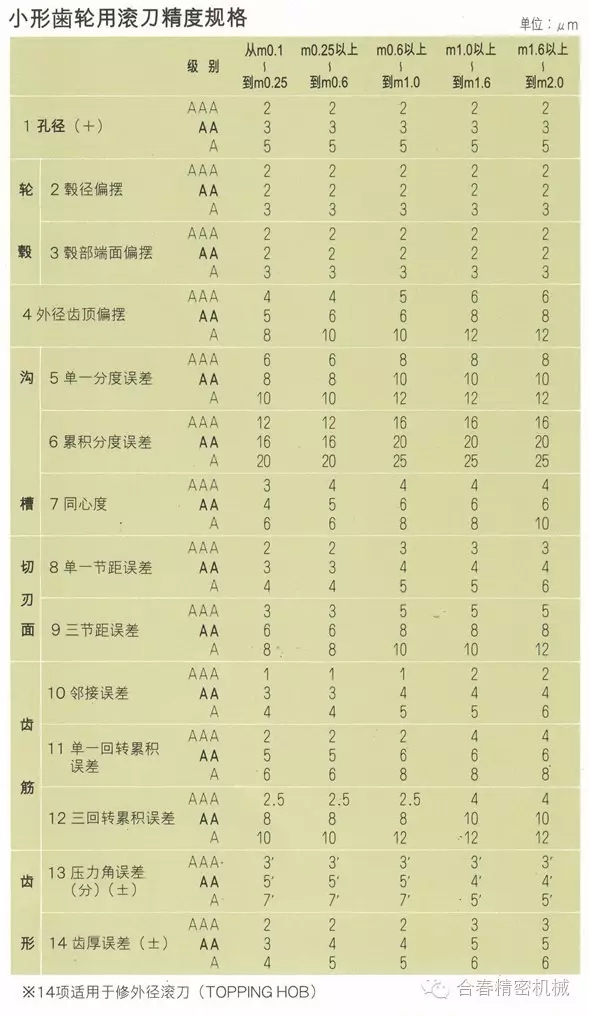

小形滚刀如表一所示,特殊规格的也能制作,请附详细尺寸。


AAA级高精度滚刀

能正确传达回转角的齿轮和无噪音的齿轮,是最高精度的特别要求。相对最容易,也是经济的方法,是提高滚刀的精度。本社的AAA级滚刀,即是结合此目的而作出的制品,此精度在世界上是无与伦比。


表面处理强化滚刀


高速钢制切齿工具的表面作图层,能延伸工具寿命,本社鉴于小形滚刀的产品特性,获得专门涂层厂的协力,根据被削材及切削条件等的不同,分别使用不同种类的处理方法,一直都在进行研究。然而为了安心使用,充分考虑处理后的尺寸变化,本社采行系统化的精度管理。本社制造的高速钢工具全部都能表面处理。


小形齿轮用滚刀和铣刀的主要制品

1.渐开线滚刀

2.摆线滚刀

3.渐开线栓槽滚刀

4.直齿栓槽滚刀

5.渐开线锯齿滚刀

6.直齿锯齿滚刀

7.胶卷(FILM)链轮滚刀

8.链条(CHAIN)链轮滚刀

9.蜗轮滚刀

10.斜齿轮滚刀

11.定位滚刀

12.单刀

13.定位加工刀

14.综合型齿条刀

15.其它特殊滚刀即刀具


刨齿刀

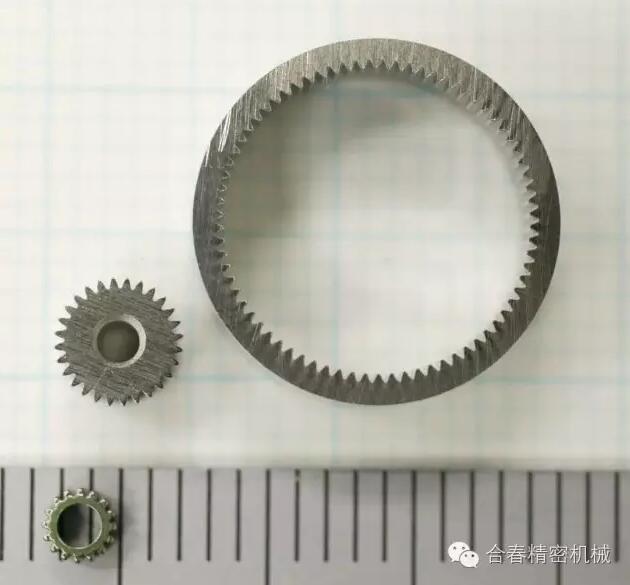

本社拥有高精度标准齿轮制造技术和小形滚刀及刀具的技能知识做基础而开发出刨齿刀。主要是使用在无法用滚刀滚出的部分齿轮和内齿轮的加工切齿。


特征


1.由本社独自做法,修外径(TOPPING)和倒角(SEMI-TOPPING)形式的刨齿刀,很经济的供给出来。

2.由于采用TOPPINGSEMI-TOPPING的关系,齿轮的尺寸管理变的容易,另因齿轮齿顶角不会产生毛边,可以减少偏差和降低成本。

3.重磨刀刃会比重磨滚刀容易,而且不会损坏精度。

4.因为多次制造产生的齿轮外廓多边偏差会比用滚刀来的小,因此,用刨齿刀加工出的齿轮运作起来会比滚刀生产出的齿轮来的平顺。


制作范围

模数 M2.0或以下

形状尺寸依指定制作


材质

材质以滚刀和刀具制作用且证明切削性能优越的高速钢“E”为主体,特别对飞机用零件难削材及高硬度材(HRC 35°~ 42°)的切削也提供硬质合金制的刨齿刀。


标准齿轮(正齿轮和斜齿轮)

标准齿轮是作为小形齿轮综合检查不可或缺的测定基准。

请和本社所开发出的高精度万能齿轮啮合试验机配合使用。


标准尺寸

外径约50mm * 孔径10mm * 厚度8mm


标准精度(PRE级时)

临接啮合误差 0.0025mmMAX

全啮合误差 0.0050mmMAX


制作范围

模数 0.15 ~ 1.25

M00级:0.4 ~ 1.5

但上记以外的形状尺寸也有精度(M00级,M0级)的,要订货时,请先洽询。

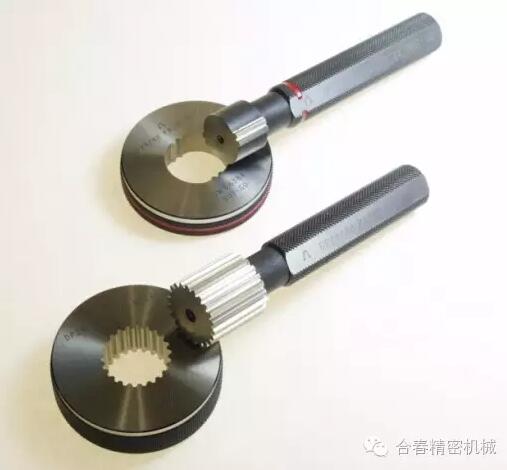

渐开线栓规/环规


渐开线栓规及环规是在汽车和飞机业领头使用,致使各方材频繁使用。其目的是结合行进轴动力传达和孔径,确实提升品质管理容易,主要是使用量测来达到确认的效果。


GO(通)或NO-GO(止)栓规

GO(通)或NO-GO(止)环规

环规用斜刃标准齿轮



制作范围

模数 M2.0或以下

材质

合金工具钢HRC 58°~ 63°

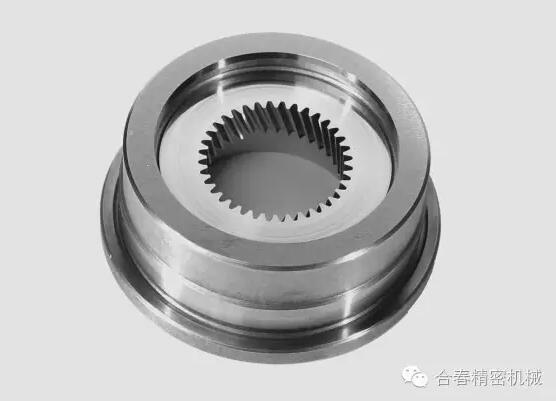

成形齿轮用模仁


齿轮用模仁

现在射出成形齿轮的精度提高被重视。对这要求,衍生出高精度小形齿轮加工技术,不依赖放电加工的独特的制法为基础的高精度齿轮用模仁。


特征

1.经修面粗度好因此寿命长。

2.修正和特殊齿形的也有高精度。

3.使用合金工具钢制造,硬度是HRC 58°~ 63°的硬度。


制作范围

模数 M2.0或以下


电极及电铸成形

从齿轮加工用工具到高精度齿轮为止的加工技术衍生的独自理论为基础,设计制作出高精度高品质的电极及电铸MASTER


制作范围

模数M2.0或以下的齿轮及螺丝。

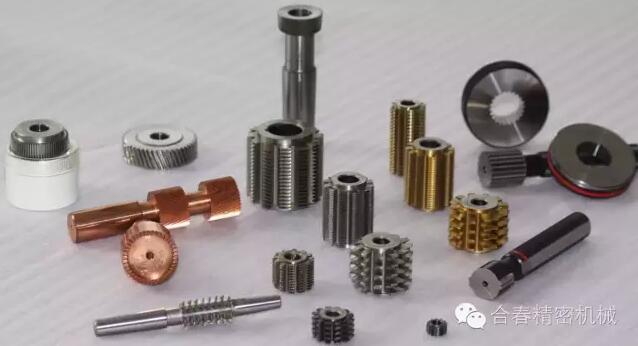

小笠原滚刀图册:
